CLASIFICACION AWS – ASTM DE LOS ELECTRODOS DE ACERO AL CARBONO

Esta clasificación está formada por una serie de 4 o 5 dígitos que lleva prefijo la letra E. La E indica que se emplea en la soldadura eléctrica. Los números que van a la izquierda de los últimos dígitos, multiplicados por 1000 dan la resistencia mínima a la tensión del metal depositado; el digito situado junto al último número indica el suministro de energía, el tipo de escoria, el tipo de arco la penetración y la presencia de polvo de hierro. Algunos de estos electros son para corriente directa (Cd) y otros, para la corriente alterna (ca). Algunos electrodos de Cd son para polaridad directa













Uso de los electrodos de acero al carbón para soldadura de arco

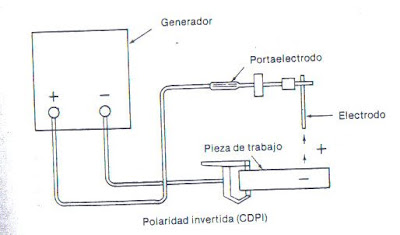

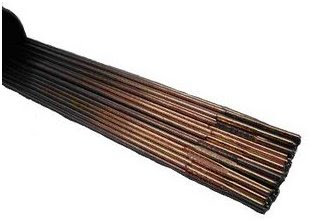

Los electrones para soldadura de arco para soldar aceros con contenido bajo y medio de carbón llevan los números de clasificación AWS E-45110 y E-6010,E-6011, E-6012, E-6013, E-6014, E-6015, E-6016, E-6017, E-6018, E-6019, E-6020, E-6021, E-6022, E-6023, E-6024, E-6025, E-6026, E-6027 y E-7028. El electrodo E-4510 es un electrodo desnudo, los demás todos ellos de la serie E-6000, son electrodos recubiertos. Los electrodos AWS E- E-45XX son desnudos y tienen una resistencia a la tensión de 45.000lb/pulg2. Como los electrodos desnudos se usan muy raramente, nos ocuparemos principalmente de los electrodos de la serie E-60XX. Los electrodos AWS E-6010 están recubiertos con sodio con alto contenido de celulosa. Pueden usarse para soldar en todas las posiciones con corriente directa de polaridad invertida. Son adecuados en forma optima para soldadura vertical y la soldadura hacia arriba, así como para algunas aplicaciones con lamina metálica el espesor del recubrimiento se mantiene al mínimo, con objeto de facilitar la aplicación de la soldadura en las posiciones vertical y sobre cabeza, pero es suficiente para desarrollar la protección necesaria para lograr un deposito de alta calidad. Algunos recubrimientos tienen una pequeña cantidad (menos de 10% en peso de recubrimiento) de polvo de hierro, para mejorar las características del arco. El arco tiene una característica excavadora que da por resultado una penetración profunda. Esto requiere una diestra manipulación del electrodo por parte del operador, para reducir al mínimo el chisporroteo y la tendencia a la socavación.la escoria que se forma es delgada, y se elimina fácilmente. El perfil de la soldadura s de filete es más o menos convexo en los depósitos horizontales y verticales. Los cordones depositados por los electrodos muestran una ondulación más bien tosca. El electrodo E-6010 es excelente para el punteado profesional para su ductilidad y su cualidad de penetración profunda. Sus propiedades físicas son excelentes, y, cuando se le aplica correctamente, sus depósitos satisfacen las normas más exigentes de inspección. Los electrodos AWS E-6011 están recubiertos con potasio de alto contenido de celulosa. A veces se les describe como la contraparte del tipo E -6010. Las características de trabajo de los dos electrodos son bastante semejantes; pero los electrodos E-6011 pueden usarse con resultados igualmente bueno con corriente alterna o con corriente directa estos electrodos producen un potente arco excavador, que da como resultado una penetración profunda. Si bien el recubrimiento de los electrodos E-6011 es ligeramente más grueso que el de los electrodos E-6010, la escoria resultante y los perfiles de los cordones son similares. Los electrodos AWS E-6012 están recubiertos con sodio de alto contenido de titanio. Están diseñados para soldadura de uso general en todas las posiciones, ya sea con corriente alterna. Se recomiendan específicamente para las aplicaciones de soldadura horizontales y pendiente abajo. Un electrodo E-6012 tiene un arco relativamente silencioso, con penetración media, y sin chisporroteo el buen engrosamiento que produce, y al no llevar a un exceso de penetración, hacen a este electrodo excelente bajo condiciones pobres de ajuste. Como el arco es de alta estabilidad, los cordones tienen buena apariencia, y están relativamente libres de socavación. La soldadura de filete tiene generalmente perfil convexo con ondulación uniforme y tersa en la posición horizontal y vertical hacia abajo. La escoria cubre completamente el cordón y puede desprenderse con facilidad. Cuando se le usa una corriente directa debe preferirse la polaridad directa. Los electrodos AWS E-7014 tienen un recubrimiento similar al del tipo E-6012. Sin embargo, el recubrimiento de este tipo de electrodo es considerablemente más grueso, ya que contiene una cantidad sustancial de polvo de hierro (30% de peso del recubrimiento). La presencia del polvo de hierro permite usar corrientes de trabajo más altas, lo cual se traduce mejores regímenes de depósito y mejores velocidades de aplicación. El recubrimiento de mayor espesor no lo hace tan idealmente adecuado para la producción de soldadura fuera de posición en material de calibre delgado; sin embargo, se le puede utilizar adecuadamente cuando algún trabajo ocasional lo demande. Sus características de trabajo hacen que este electrodo sea particularmente adecuado para la producción de soldaduras en productos de forma irregular en los que se encuentran aplicaciones de soldadura fuera de posición.
